  无锡市雪浪宏达热能设备厂给我们介绍怎么制作列管式换热器的真空钎焊端板结构。
       列管散热器主要用来冷却工业用油，其内部为不定数量的铜管（铜管数量和直径能够依据散热指标确定），铜管两端固定于法兰之上。其工作原理是：油介质从铜管中经过，水等冷却液在壳体和铜管之间的空间内流转，在此过程中，热量由高温向低温传输，即油中热量被传送到冷水中，后被活动的水带走，高温的油便被冷却了。列管散热器有单筒的和双筒的之分，能够依据需要设计。

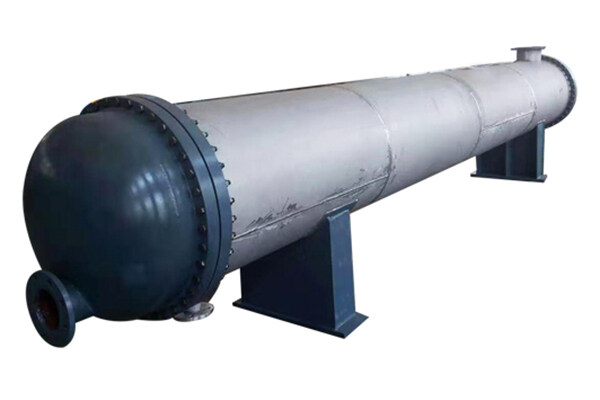

       列管式换热器是化学工业和酒精生产中使用很广泛的换热器。 主要由壳体，管板，换热管，封头，挡板等组成。所需材料，可采用普通碳钢、铜或不锈钢制成。 在传热过程中，一种流体从封头的连接管中进入，在筒体内活动，从封头另一端的出口管中流出，称为管程；另一种流体从壳体的管中进入，从壳体上的另一管中流出，称为壳柱管换热器。
列管式冷却器由外壳和内冷体两部分组成。因为结构方式不同，外部链接方式分为管螺纹式和法兰式两种；从装置方式上分为水平式和垂直式；从浮动方式上分为浮盘式和浮头式；从冷却管结构上分为螺线管式和翅片管式；从折叠结构上分为弓形折流板，矩形折流板，双层堰板和圆形折流板等结构方式，依据具体情况选择。外壳包含汽缸、分水盖和回水盖。 设有进出水管和进出水管，设有排油，排水，排气螺塞，锌棒装置孔和温度计接口。
       前板、箔带型焊料以及后板同轴依次压紧为夹心结构，且所述前板、箔带型焊料以及后板均开有多个通孔，且前板、箔带型焊料以及后板的通孔相对应，使得夹心结构构成多个通孔，早年板、箔带型焊料到后板相对应的通孔孔径相同，用于穿入散热管，且所述通孔孔径大于散热管外径。提供列管式换热器钎焊端板结构，该钎焊端板结构包含前板、后板和箔带型焊料；前板和后板为圆板，箔带型焊料为圆片；箔带型焊料的厚度在0.8mm；
前板、箔带型焊料以及后板同轴依次压紧为夹心结构，且所述前板、箔带型焊料以及后板均开有多个通孔，且前板、箔带型焊料以及后板的通孔相对应，使得夹心结构构成多个通孔，早年板、箔带型焊料到后板相对应的通孔孔径相同，用于穿入散热管，且所述通孔孔径大于散热管外径。
       以上便是无锡市雪浪宏达热能设备厂给我们介绍的相关内容。
