今日由无锡市雪浪宏达热能设备厂给大家介绍螺旋板换热器的安装。

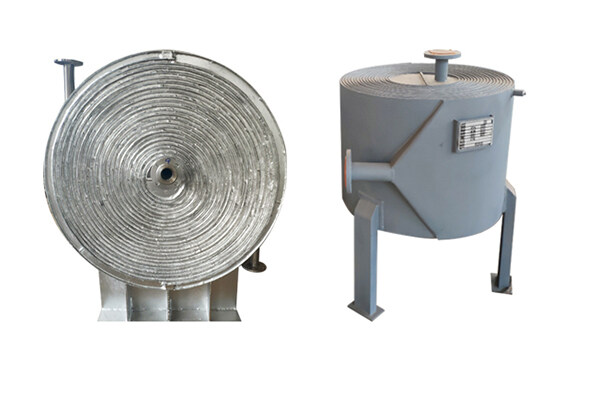

螺旋板换热器要求焊接质量高，难以检修。重量大，刚性差，螺旋板式换热器应特别注意运输和安装。螺旋板换热器，是由两张平行的金属板卷制成两个螺旋形通道，冷热流体之间通过螺旋板壁进行换热的换热器。螺旋板换热器有可拆的和不可拆的两种型式。螺旋板换热器由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，大大增强了换热效果，即使两种小温差介质，也能达到理想的换热效果。在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有较高的密封性。II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。

生产实践证明，与普通管式换热器相比，螺旋板式换热器不易堵塞，特别是沉积物、小壳等悬浮颗粒不易沉积在螺旋通道中，分析其原因;它是在沟道中沉积单沟道杂质。转弯的流量也增加了以便将其冲走。其次，由于换热器螺旋通道中没有死角，杂质很容易冲出。

螺旋板式换热器的结构相对紧凑，单位体积提供的传热面积大。例如，螺旋板式换热器的传热表面直径为¢1500 mm，高度为1200 mm，可达130 m2。流体在换热器螺旋板中允许相对高的流速，并且流体在螺旋方往上方流动，并且滞留层很薄，因此传热系数大并且传热效率高。另外，由于流速大，不易保留污垢

螺旋板换热器头盖组件的安装步骤如下：

①将换热器升降台的工作机架降至地面，通过锁紧环接板头盖组件固定在专用工作机架的机头法兰盘上，利用加减支架配重调节平衡位置，直至水平。

②将换热器工作机架和头盖组件一起吊起，调整其水平度，使其轴线与筒体轴线大致成一直线对中后，小心靠近管箱端面。

③转动头盖组件直至管箱螺纹导向入口和螺纹锁紧环相旋合后，再缓慢旋入至原始位置。在旋进的过程中尽量控制好换热器头盖组件与壳体的同心度、垂直度，以减少安装阻力。

以上就是无锡市雪浪宏达热能设备厂给大家介绍的相关内容。
