今日由散热器热能设备给大家介绍列管式散热器是什么。

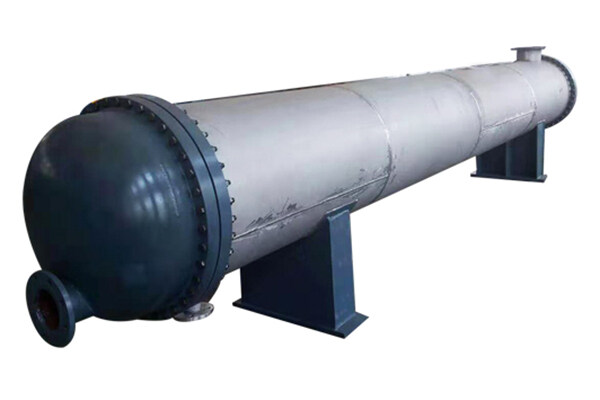

列管式散热器主要用来冷却工业用油，其内部为不定数量的铜管（铜管数量和直径可以根据散热指标确定），铜管两头固定于法兰之上。其工作原理是：油介质从铜管中通过，水等冷却液在壳体和铜管之间的空间内流通，在此过程中，热量由高温向低温传输，即油中热量被传送到冷水中，后被流动的水带走，高温的油便被冷却了。

列管式散热器有单筒的和双筒的之分，可以根据需要设计。列管式换热器是化学工业和酒精生产中应用广泛的换热器。 主要由壳体，管板，换热管，封头，挡板等组成。所需材料，可采用普通碳钢、铜或不锈钢制成。 在传热过程中，一种流体从封头的连接管中进入，在筒体内流动，从封头另一端的出口管中流出，称为管程；另一种流体从壳体的管中进入，从壳体上的另一管中流出，称为壳柱管换热器。

列管式散热器结构，管式冷却器由外壳和内冷体两部分组成。由于结构方式不同，外部链接形式分为管螺纹式和法兰式两种；从安装形式上分为水平式和垂直式；从浮动形式上分为浮盘式和浮头式；从冷却管结构上分为螺线管式和翅片管式；从折叠结构上分为弓形折流板，矩形折流板，双层堰板和圆形折流板等结构形式，根据具体情况选择。外壳包括：汽缸、分水盖和回水盖。 设有进出水管和进出水管，设有排油，排水，排气螺塞，锌棒安装孔和温度计接口。耐腐蚀性能好，耐高温，导热性好，光体，面积小，无毒，无结垢，安装维护方便，适用范围广，价格低廉。

列管式散热器主要优点是单位体积所具有的传热面积大，传热效果好，结构坚固，可选用的结构材料围宽广，操作弹性大，因此在高温、高压和大型装置上多采用列管式换热器。为提高壳程流休流速，往往在壳体安装一定数目与管束相互垂直的折流挡板。折流挡板不仅可防止流体短路、增加流体流速，还迫使流体按规定路径多次错流通过管束,使湍流程度大为增加。列管式换热器中，由于两流体的温度不同，使管束和壳体的温度也不相同,因此它们的热膨胀程度也有差别。若两流体温差较大(50℃以上)时,就可能由于热应力而引起设备的变形，甚至弯曲或破裂，因此应该考虑这种热膨胀的影响。

以上就是散热器热能设备给大家介绍的相关内容。
