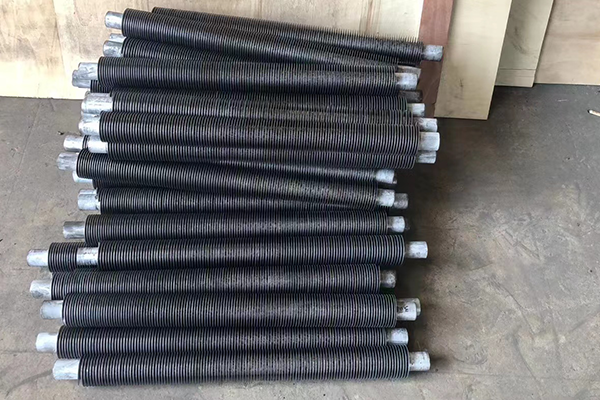

翅片管散热器结构是怎样的？

翅片管散热器的结构简单、紧凑，能够加快散热器周围空气的流动速度，增加散热器的换热效果。翅片管散热器通常采用钢结构制成，也可以采用不锈钢、钢铝复合等材料制成，可以根据使用者需要进行加工。

翅片管散热器采用钢管制成的，其使用的更多一些，使用范围也比较广泛，在农业、工业厂房等场所都可以使用翅片管作为其供暖设备。厂房用翅片管散热器其还具备着高的防腐能力以及承压能力，延长了散热器在厂房环境中的使用寿命。

翅片管散热器的防腐处理都是通过吸取其他散热器防腐的经验，经过改进提高了散热器防腐处理的能力，使厂房用翅片管散热器的防腐性能得到了一定的提升，延长了散热器在厂房车间内供暖的期限。

翅片管散热器主要由结构和板片组成。板片是由不同的材料制成的薄片，用不同的方式磨具压成形状各异的波纹，并在板片上的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。

管内热侧压力或温度过低，主要表现是冷侧热风温度已接近热侧温度；管内热侧的流量过低，主要表现是热侧进出口温差较大；多台并联运行的翅片管换热器流量分配不均匀，主要表现是每台热侧进出口温度不一致；翅片管散热器换热性能随使用时间的延长而换热性能发生衰减；翅片管散热器安装调试时即未达到设计效果，且管路行程连接正确，保温措施理想。

解决翅片管换热器换热能力不足的处理方法：

（1）增加管内介质流量。

（2）调整进出口管口的位置，务必使每台翅片管散热器的形成一致。

（3）检查管内污垢情况是否严重，1mm污垢的热阻≈50mm钢板的热阻。

（4）检查翅片是否倒伏或松动，尤其是钢管铝缠绕翅片管。及时清理翅片表面的积灰或粉尘。排除管内多余气体，确保疏水阀正常工作。若非安装原因，不排除是翅片管散热器的设计及制造原因。
